CTB永磁筒式悟空WUKONG(中国)

文章出处：远力除铁器人气：发表时间：2016-10-31 08:55:28【大中小】

CTB永磁筒式悟空WUKONG(中国)主要由永磁鼓,调整机构.罐体.减速机.电机组成.进矿箱.精矿箱盒.机架等部分组成.
1.永磁筒式悟空WUKONG(中国)组成
⑴永磁鼓是悟空WUKONG(中国)的关键部件,由圆筒.永磁系统.端盖.轴.轴承套和轴承部件组成.
（2）圆筒用不锈钢板卷起,圆筒与磁系统之间的距离不大于4mm,通过端盖.轴承套.轴承和轴承上的支撑.
⑶由摆线减速机,链轮,链条,驱动轴和圆筒连接驱动,驱动圆筒旋转.
⑷槽是矿物分选的重要组成部分,槽内矿浆流动,从而使磁性材料和非磁性材料分离.
⑸框架由型材焊接到结构件上,承担所有重量,通过地脚螺栓固定在基础上.
⑹磁角调节装置用于调节磁系统的偏转角,螺杆上的旋转杆,杆通过杆的偏转,使固定在磁系统的轴上也有偏转.
⑺进矿箱通过给水管初步稀释矿浆和通过分流板使矿浆合理分流.
⑻精矿箱盒通过浓缩管吸附在磁鼓上的磁性材料冲洗下来.

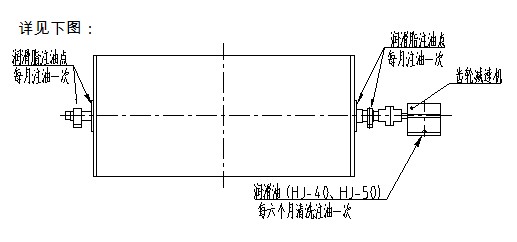

2.永磁筒式悟空WUKONG(中国)润滑系统
永磁滚筒两端的轴承,应用2-4号钙基润滑脂（GB491-87),每月注油一次,充填空间2/3，不得过多注油.
传动轴上油杯注同上润滑脂.
减速箱内注入40、50号机械油（HJ40 、HJ50GB443-84）,不越过油标指示范围,每六个月应换油清洗一次.
